Novellierte Abwassernorm DIN 1986-100 bringt zahlreiche Änderungen

Neue normative Vorgaben für die Gebäudeentwässerung

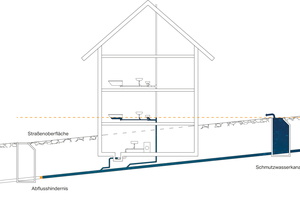

Bild 1: Möglicher Rückstau in der Entwässerungsanlage bei einem Abflusshindernis vor dem tieferliegenden Schacht. Abbildung: Geberit
Bild 1: Möglicher Rückstau in der Entwässerungsanlage bei einem Abflusshindernis vor dem tieferliegenden Schacht.
Abbildung: Geberit
Bild 2: Definition Rückstauebene (Neu) = Höhe Entspannungspunkt + Überstauhöhe. Abbildung: Geberit
Bild 2: Definition Rückstauebene (Neu) = Höhe Entspannungspunkt + Überstauhöhe.
Abbildung: Geberit

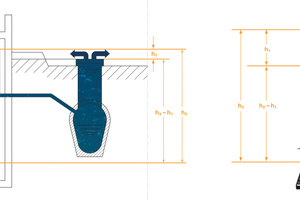

Bild 3: Funktionsprinzip des Saughebereffekts – Analogie zu einer Abwasserhebeanlage mit Sammelbehälter, die tiefer als der Straßenkanal liegt. Abbildung: Geberit
Bild 3: Funktionsprinzip des Saughebereffekts – Analogie zu einer Abwasserhebeanlage mit Sammelbehälter, die tiefer als der Straßenkanal liegt.
Abbildung: Geberit

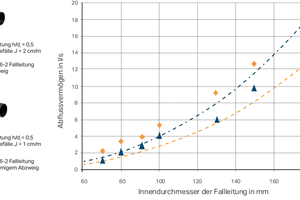

Bild 4: Abflussvermögen liegender Leitungen mit unterschiedlichem Gefälle und von Fallleitungen mit unterschiedlicher Einlauf­geometrie. Abbildung: Geberit
Bild 4: Abflussvermögen liegender Leitungen mit unterschiedlichem Gefälle und von Fallleitungen mit unterschiedlicher Einlauf­geometrie.
Abbildung: Geberit

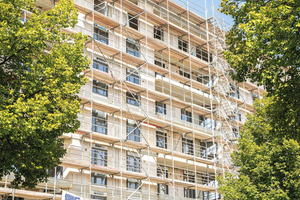

Auch beim Wohnprojekt Europakarree in Erfurt mit 600 Einheiten galt es, die Gebäudeentwässerung im Blick zu haben. Foto: Geberit
Auch beim Wohnprojekt Europakarree in Erfurt mit 600 Einheiten galt es, die Gebäudeentwässerung im Blick zu haben.
Foto: Geberit

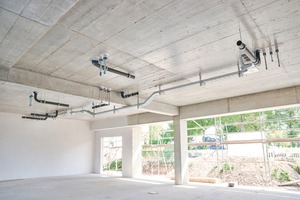

Im Bauabschnitt H wurde auf sieben Geschossen erstmals ein neues Entwässerungssystem eingesetzt, das   alle Baubeteiligten durch seine optimierte Strömungsführung, bei den Platzeinsparungen, der Installationszeit und beim Materialbedarf überzeugte. Foto: Geberit
Im Bauabschnitt H wurde auf sieben Geschossen erstmals ein neues Entwässerungssystem eingesetzt, das   alle Baubeteiligten durch seine optimierte Strömungsführung, bei den Platzeinsparungen, der Installationszeit und beim Materialbedarf überzeugte.
Foto: Geberit

Mit Ausgabedatum 2025-06 wurde am 2. Mai 2025 der Entwurf der novellierten DIN 1986-100 „Entwässerungsanlagen für Gebäude und Grund­stücke – Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056“ veröffentlicht. Neben redaktionellen Änderungen und der Aktualisierung von Verweisen und Bezügen wurden auch zahlreiche fachliche Änderungen vorgenommen. Die wesentlichen voraussichtlichen Änderungen für die Gebäudeentwässerung werden nachfolgend erläutert.

Definition der Rückstauebene ­präzisiert

Die Definition der Rückstauebene nach DIN EN 12056-1 „Die höchste Ebene, bis zu der das Wasser in einer Entwässerungsanlage ansteigen kann“ wurde im Allgemeinen mit der Geländeoberkante am Anschlusspunkt der Gebäudeentwässerungsanlage (GEA) an den Straßenkanal gleichgesetzt. Diese Interpretation versagt jedoch bei Gebäuden in Hanglage oder beim Fehlen eines Übergabeschachts mit offenem Durchfluss auf dem Gebäudegrundstück. Das Beispiel in Bild 1 zeigt, dass die Geländeoberkante am Anschlusspunkt der GEA nicht pauschal mit der Rückstauebene gleichgesetzt...

Mehr erfahren Sie in

FM 04/2025

Mehr erfahren Sie in

FM 04/2025

Ressort:  Richtlinien
Abonnement Inhaltsverzeichnis

Dipl.-Ing. Peter Reichert, Leiter des ­Competence Center Haustechnik, ­Geberit Vertriebs GmbH
