CAD-Schnittstelle für BIM-fähiges Prüfdatenmanagement
Die zunehmende Komplexität der Technischen Gebäudeausrüstung (TGA) und wachsende Relevanz von Sicherheitsaspekten treiben die Digitalisierung im Bereich der Elektrotechnik voran. Für ein zeitsparendes, BIM-konformes Prüfdatenmanagement hat Gossen Metrawatt sein Prüfequipment mit einer Schnittstelle für die Gebäudedatenmodellierung mit 'DDScad' von Graphisoft ausgerüstet.

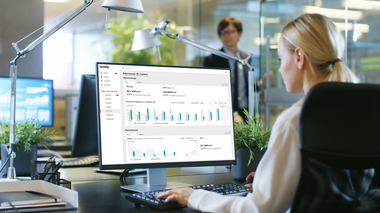

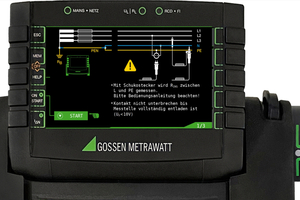

'DDScad' ermöglicht es, vollständige dreidimensionale Gebäudemodelle zu erstellen, wobei elektrotechnische Bauteildaten einfach per Klick aus dem ZVEH-Katalog ausgewählt werden können. Durch den direkten Datenaustausch mit der cloudfähigen Prüfsoftware 'Izytroniq' von Gossen Metrawatt lassen sich Verteilerdokumentationen mit Stromkreislisten und Bemessungsangaben auf die tragbaren Prüfgeräte der Baureihe Profotest Master übertragen, wieder zurückspielen und abgleichen. Dies reduziert erheblich den Zeitaufwand für das Elektrohandwerk, da sich die Daten aus der Elektroplanung direkt für Prüfabläufe nutzen lassen und das gesamte Prüfgeschehen auf einer aktuellen, einheitlichen Datenbasis erfolgt. Hierzu werden die in 'DDScad' angelegten Projekte an ein 'Izytroniq'-fähiges Messgerät wie den Profitext MF XTRA übergeben und können direkt dort oder in die Software aktualisiert werden.
Mit Abschluss der Prüfung lassen sich die Ergebnisse als komplette Datensätze oder einzeln ausgewählte Messwerte in einen Prüfbericht überführen sowie zurück nach 'DDScad' exportieren. Zur revisionsgeschützten Dokumentation wird von jedem Prüfbericht eine originäre, fälschungssichere pdf-Datei in der Datenbank angelegt, deren Echtheit eine als QR-Code applizierte Checksumme bestätigt.
