Bogenrolltreppen für die Elbphilharmonie

06.12. 2016. Sie zählen zu den längsten Anlagen Europas und sind Unikate zugleich: Die zwei 80,2 m langen Bogenrolltreppen, die seit einem Monat die Besucher zur öffentlichen Aussichtsplattform „Plaza“ der Elbphilharmonie führen. Eigens für Hamburgs neues Wahrzeichen entwickelt, sind sie die weltweit einzigen Rolltreppen, die einen Bogen beschreiben.


Allein am Wochenende nach Eröffnung, am 5. und 6. November 2016, nutzten täglich rund 13.000 Menschen die technisch innovativen Anlagen. „Die für die Bogenform entwickelten Konstruktionsprinzipien versetzen Kone in die Lage, Rolltreppen ganz neuer Form zu konstruieren“, sagt Dr. Heiner Zeiger, Projektleiter und Manager Special Projects beim Aufzug- und Rolltreppenhersteller Kone.

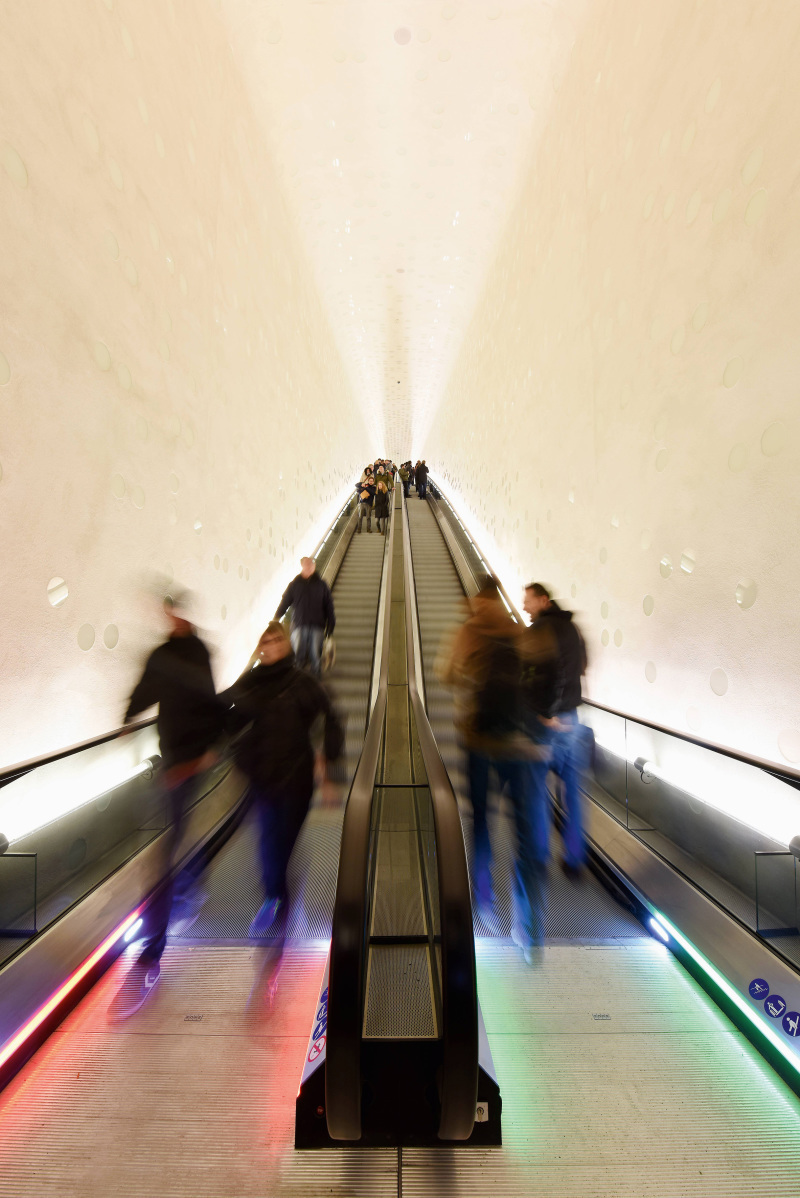

Die beiden Bogenrolltreppen ermöglichen es den Besuchern, auf ihrem Weg zur Plaza in 37 m Höhe in eine faszinierende Welt aus Licht und Farbe einzutauchen. So können die Besucher bei der zweieinhalbminütigen Fahrt mit Tempo 0,5 m/s wegen der Bogenform nicht von einem zum anderen Ende sehen – ganz gleich, ob sie nach vorne oder zurückschauen. „Das schafft eine perfekte Symbiose von Technik und Architektur“, sagt Zeiger.


Heller Putz, 7900 irisierende Glaspailletten und die Lichteinfälle von den Enden her setzen die Bogenrolltreppen der großen „Tube“ in Szene. Nach zweieinhalb Minuten ist die Zwischenebene auf 30 m Höhe erreicht, die einen ersten Blick auf die Stadt freigibt. Ein weiteres, kürzeres Rolltreppenpaar ohne Bogen – und die Besucher sind auf der Plaza angekommen. Der Platz bietet einen weiten Panoramablick über Hafen und City und ist zugleich der Hauptzugang zu Konzerthaus, Hotel, Gastronomie und Wohnungen.


Die Länge der Bogenrolltreppen, ihre ungewöhnliche Förderhöhe von 21,43 m sowie die Bogenform erforderten einen außerordentlichen Konstruktionsaufwand. „Das hat uns ganz neue Wege eröffnet“, sagt Projektleiter Zeiger, dessen Team die Anlagen innerhalb eines Jahres an den Standorten Essen und Hattingen entwickelte. „Wir sind jetzt imstande, aus der (zwischenzeitlich patentierten) Bogenform heraus, Rolltreppen und Rollsteige in Wellenform zu konstruieren. Auch können wir Rolltreppen mit extremer Förderhöhe bauen, die statt durch raumgroße Zentralantriebe durch mehrere kleine Antriebseinheiten bewegt werden.“
